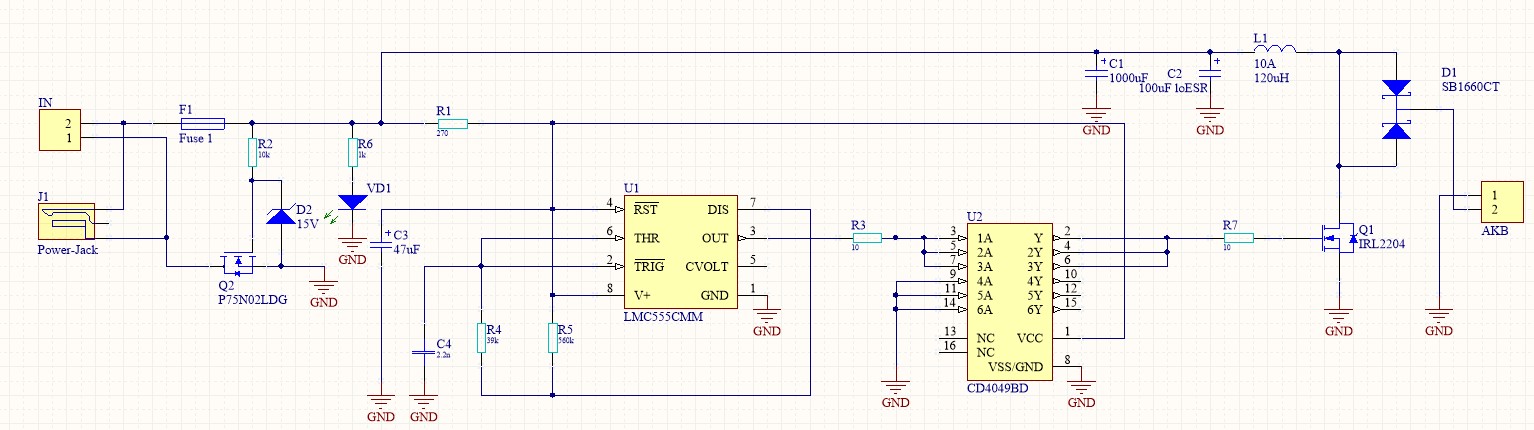

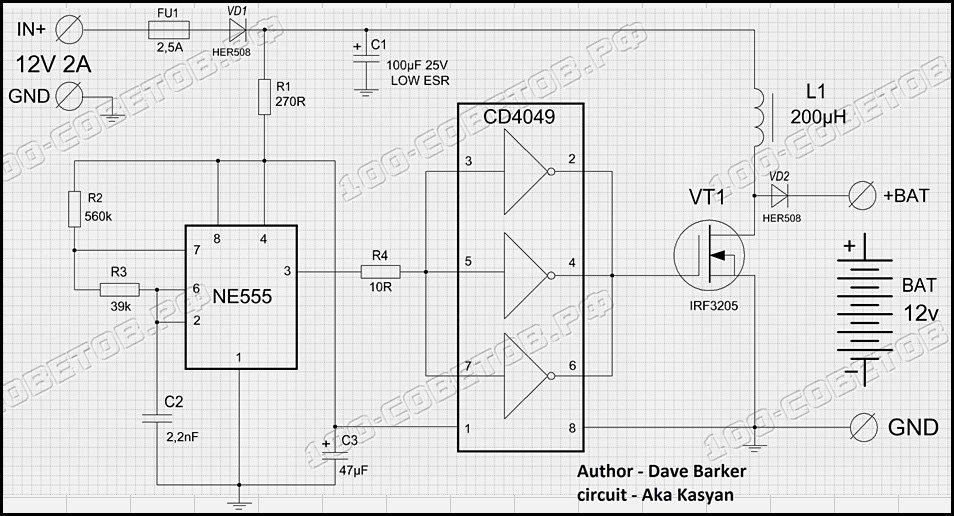

Нарисована схема, с запасом по емкости конденсатора накопительного и защитным полевиком по входу, вместо диода
- board.jpg (223.13 КБ) 3478 просмотров

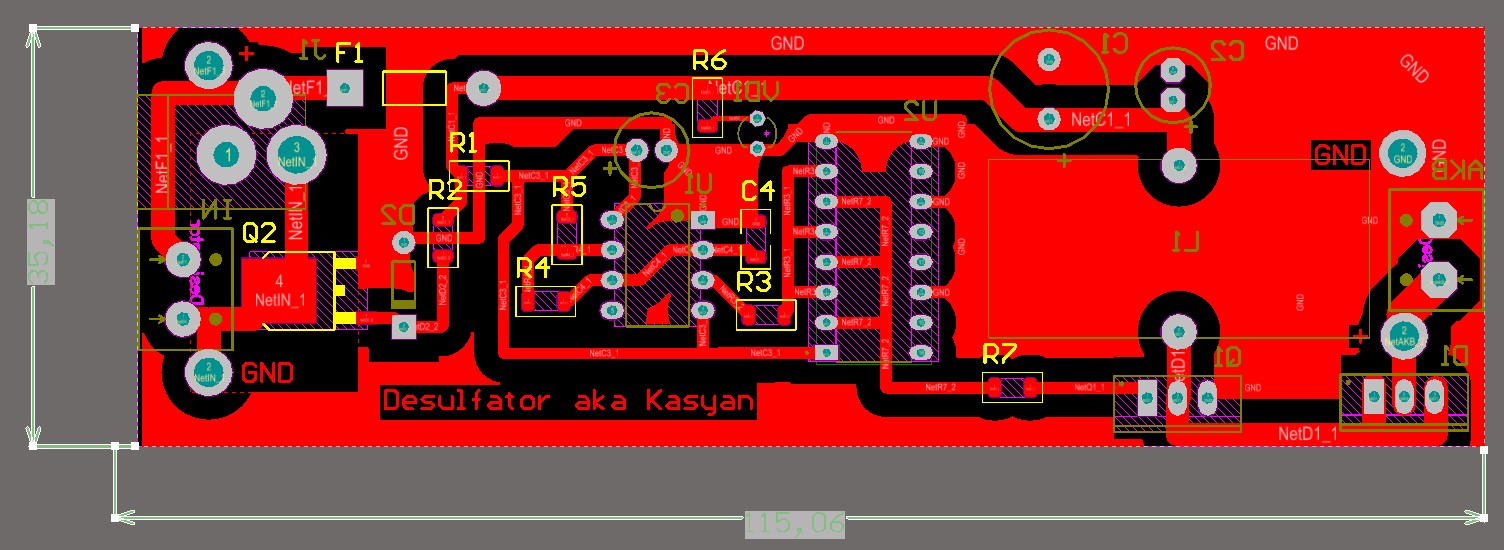

разведена односторонняя плата
- scheme.jpg (153.53 КБ) 3478 просмотров

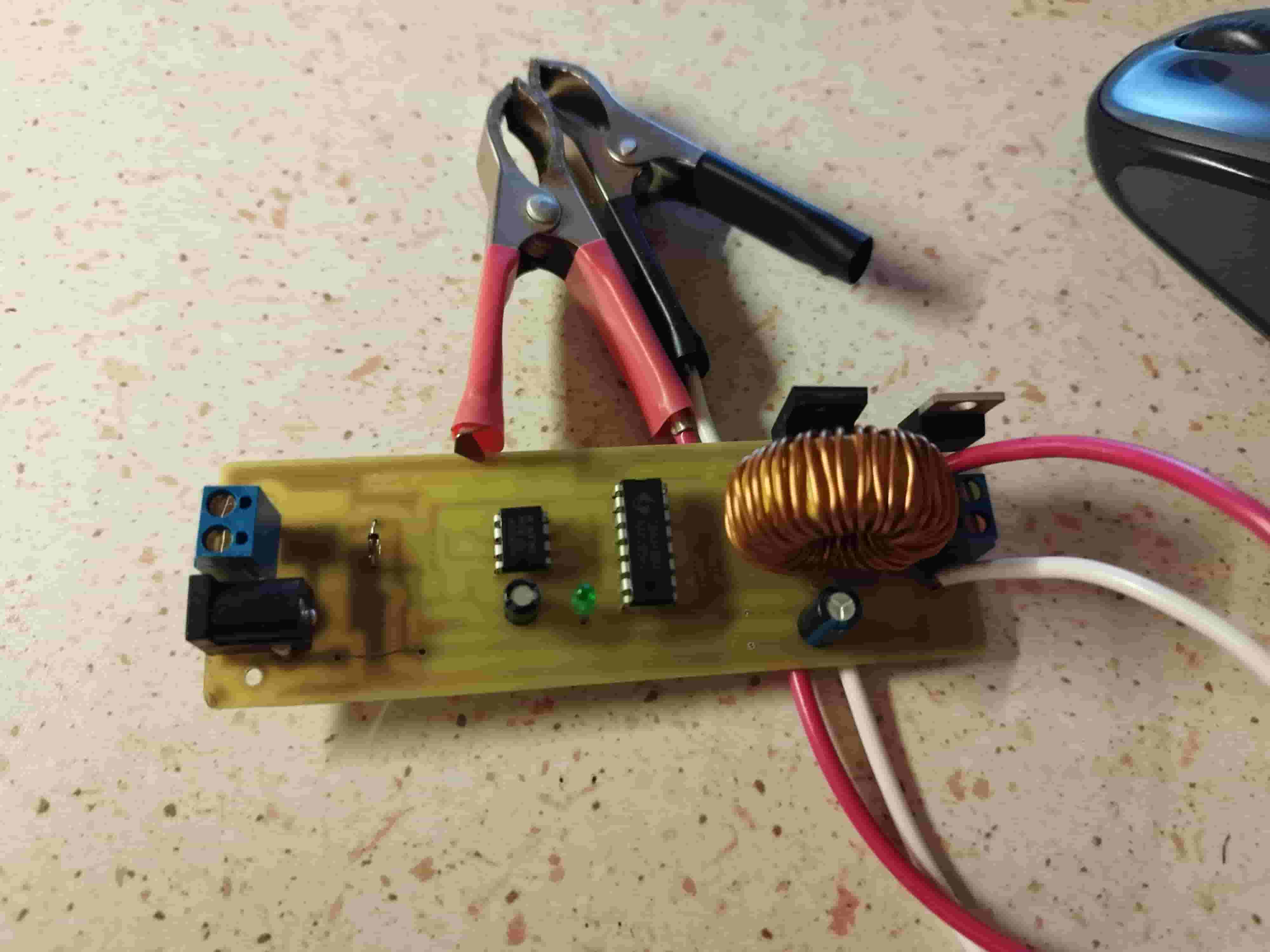

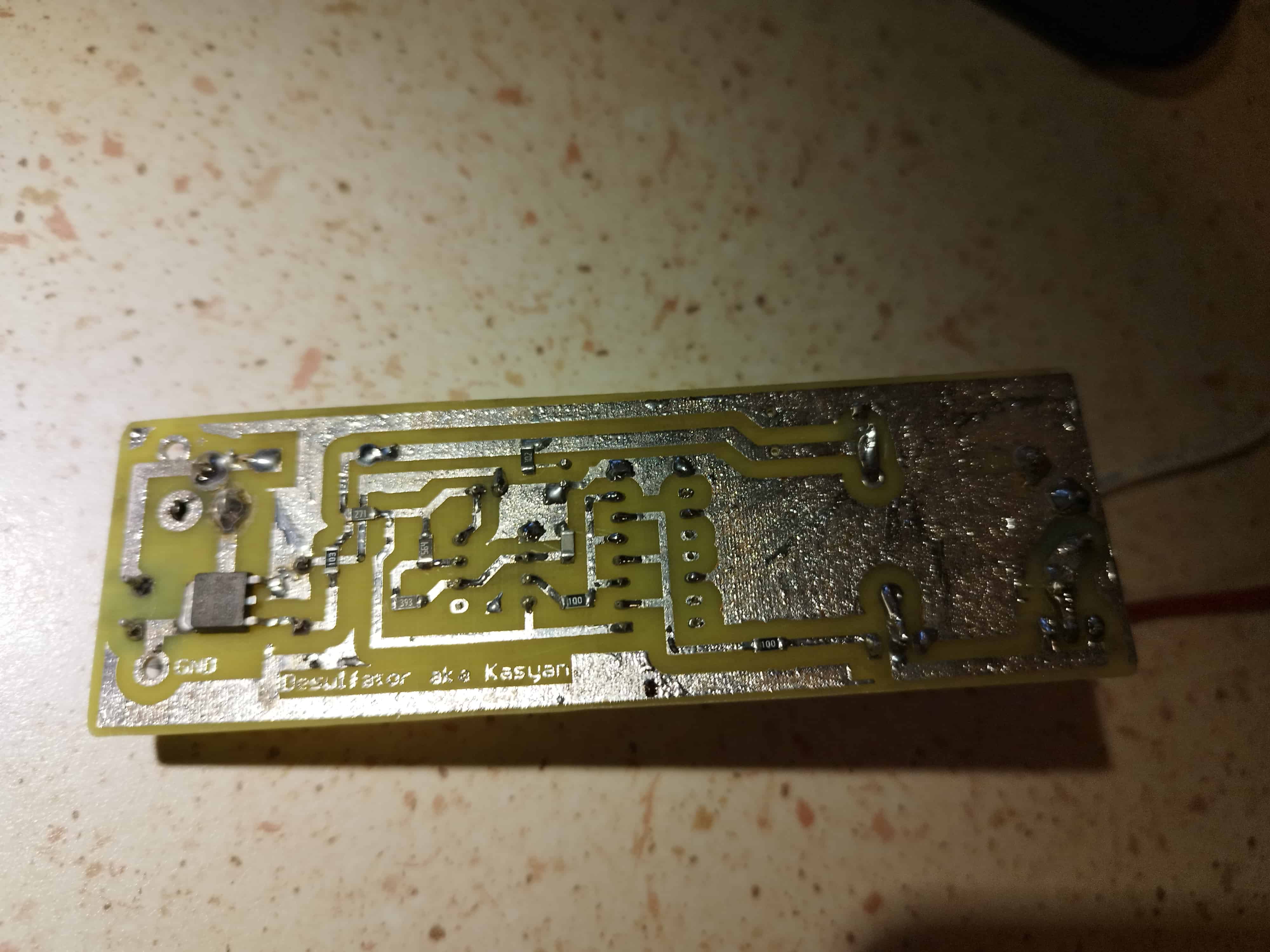

получилась вот такая красота:
- 1673803423229-min.jpg (72.2 КБ) 3478 просмотров
- 1673803423236-min.jpg (274.81 КБ) 3478 просмотров

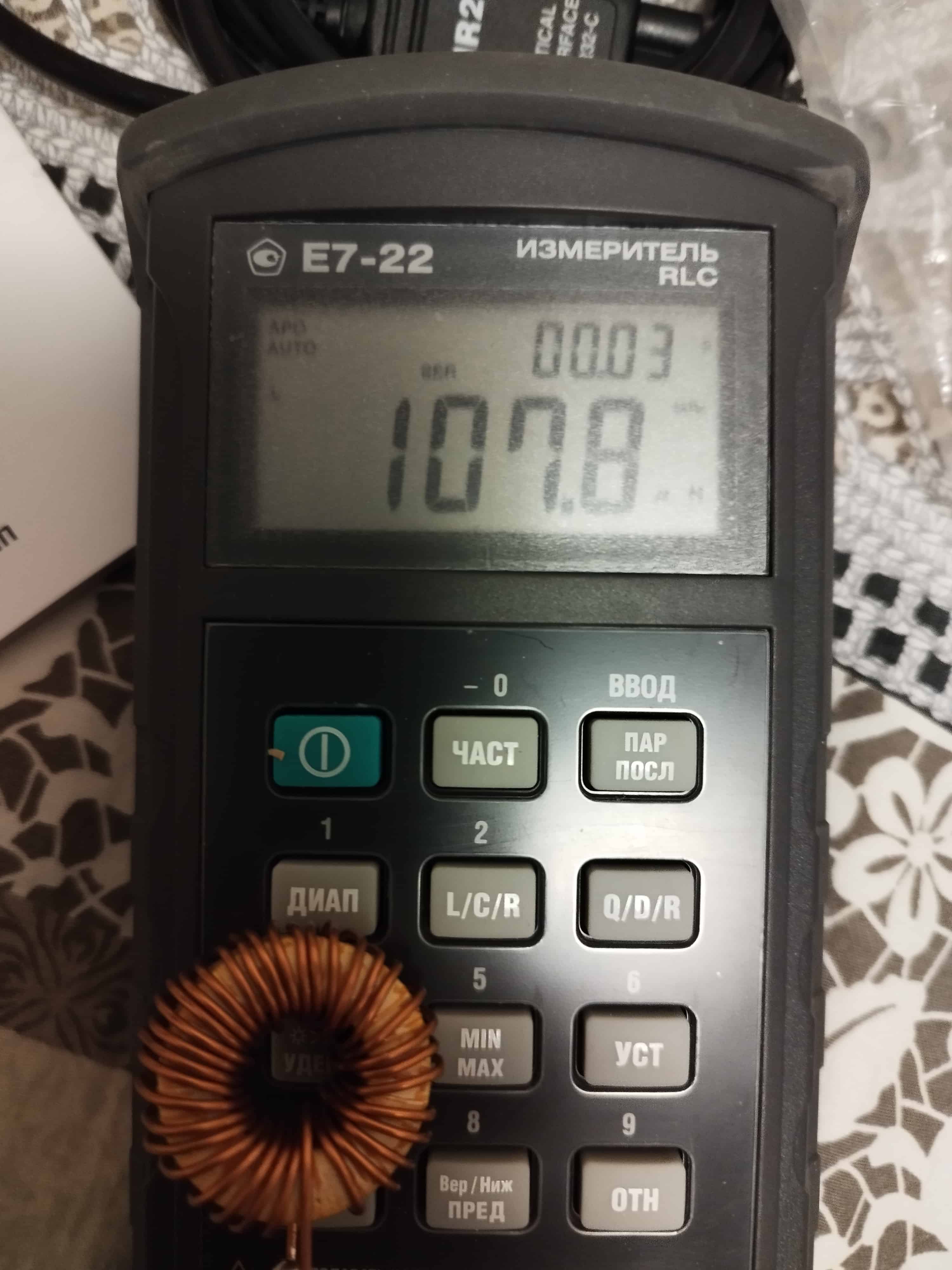

Дроссель мотал на кольце от БП проводом 0.7мм, получилось порядка 42 витков и индуктивностью 108мкГн
- 1673803423254-min.jpg (225.42 КБ) 3478 просмотров

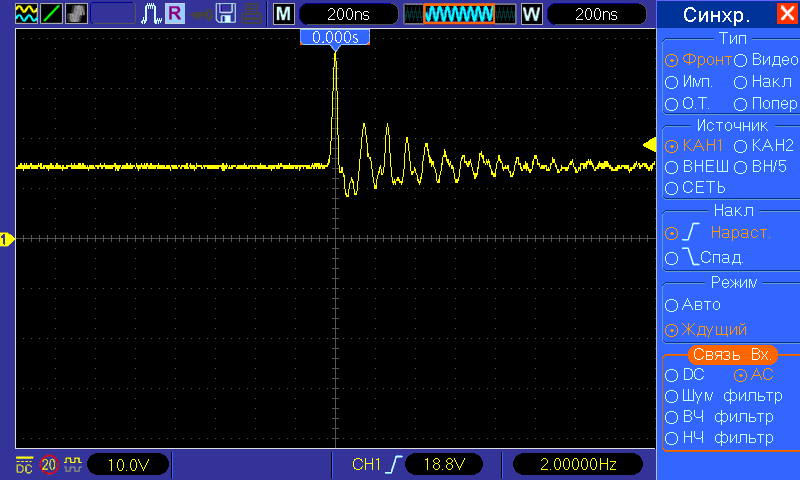

Замеры на холостом ходу:
амплитуда импульсов - 264 вольта
длительность 1мс
- AKIP110_8.gif (18.38 КБ) 3478 просмотров

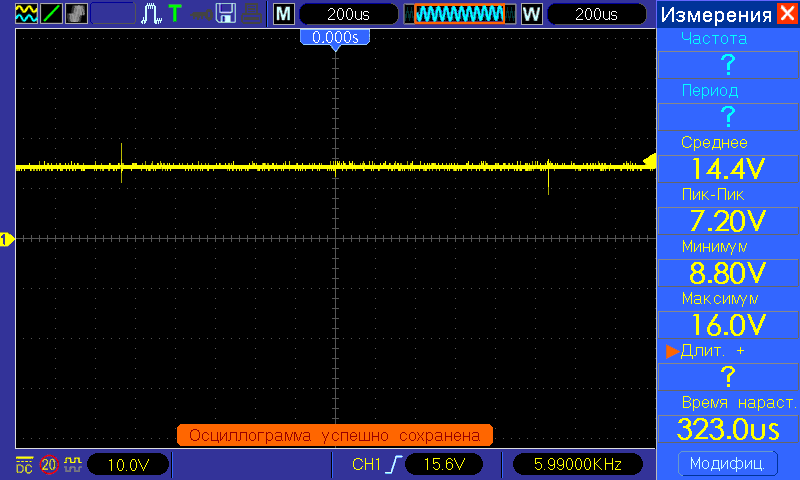

подключаю акб SLA 22А/ч 12В:
амплитуда импульсов - 16 вольта
- AKIP110_4.gif (17.69 КБ) 3478 просмотров
Форма сигнала за счет нового и заряженного акб стала совсем "низкой"
- AKIP110_5.gif (17.81 КБ) 3478 просмотров
, проверить на старом или посаженном акб пока нет возможности.

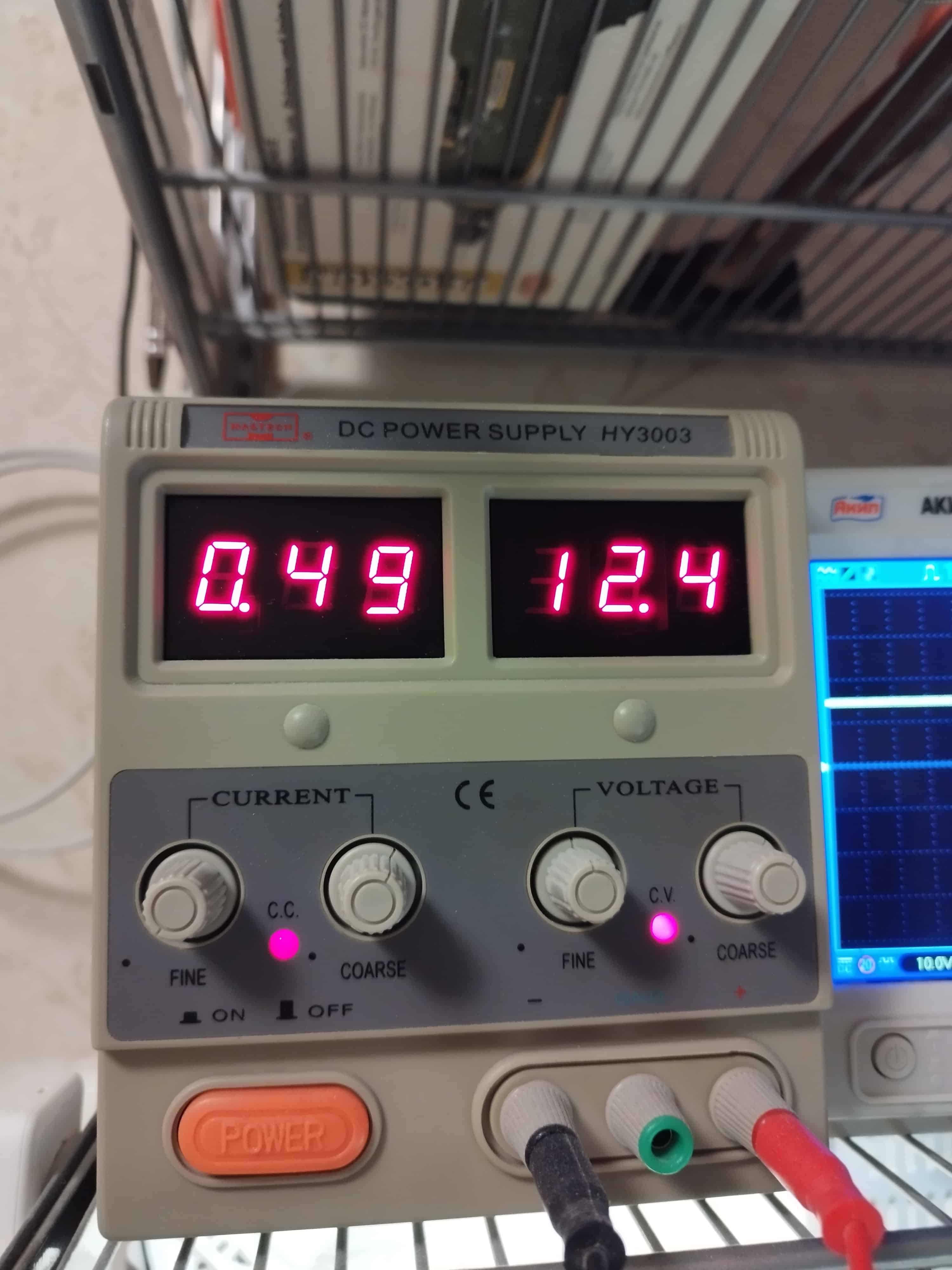

На холостом ходу и без акб, схема потребляет 130ма при 12в, при это греется полевой транзистор. С акб ни один компонент не греется, потребляет схема сколько возможно дать на вход, больше 0.5а не проверял, т.к. новый акб возьмет много и сгорит предохранитель.
Работу схемы можно определять по звуку - пищит.
- 1673803423246-min.jpg (206.21 КБ) 3474 просмотра
