Расчет антенны волновой канал (yagi) на 433

[TechMike]

https://3g-aerial.biz/onlajn-raschety/r ... yagi-dl6wu

http://www.cqham.ru/yagi-433.htm

[TechMike]

Javascript Version 2022-06-09 by Valery Kustarev,
based on Rothammel / DL6WU
Волновой канал Long-yagi DL6WU
-------------------------------------------------------------
Частота f: 433.1 МГц
Длина волны λ: 692 мм
Диаметр элемента d: 6 мм
Диаметр стрелы D: 20 мм

Общее число элементов: 5
Длина стрелы: 476 мм
Усиление: 10 dBi (прибл.)
-------------------------------------------------------------
Длина рефлектора R: 339 мм
Позиция рефлектора R = 0
-------------------------------------------------------------
Длина вибратора F: 326 мм
Позиция вибратора F (R-F): 138 мм
Промежуток в месте подключения g <= 9.2 мм
-------------------------------------------------------------
Позиция директора D1 (R-D1): 190 мм, Длина D1: 300 мм
Расстояние F-D1: 51.9 мм
-------------------------------------------------------------
Позиция директора D2 (R-D2): 315 мм, Длина D2: 296 мм
Расстояние D1-D2: 125 мм
-------------------------------------------------------------
Позиция директора D3 (R-D3): 464 мм, Длина D3: 292 мм
Расстояние D2-D3: 149 мм
-------------------------------------------------------------
Бум с круглым поперечным сечением.
Элементы по центру металлического бума и изолированы от него либо монтируются на буме сверху.
Расчет ведется с учетом бумкоррекции.
-------------------------------------------------------------
Размеры коаксиального кабеля схемы согласования (балуна).
Длина U1: 342 мм
Длина U2: 114 мм

Общая длинна всех трубок вибратора и директоров:
339+326+300+296+292=1556мм

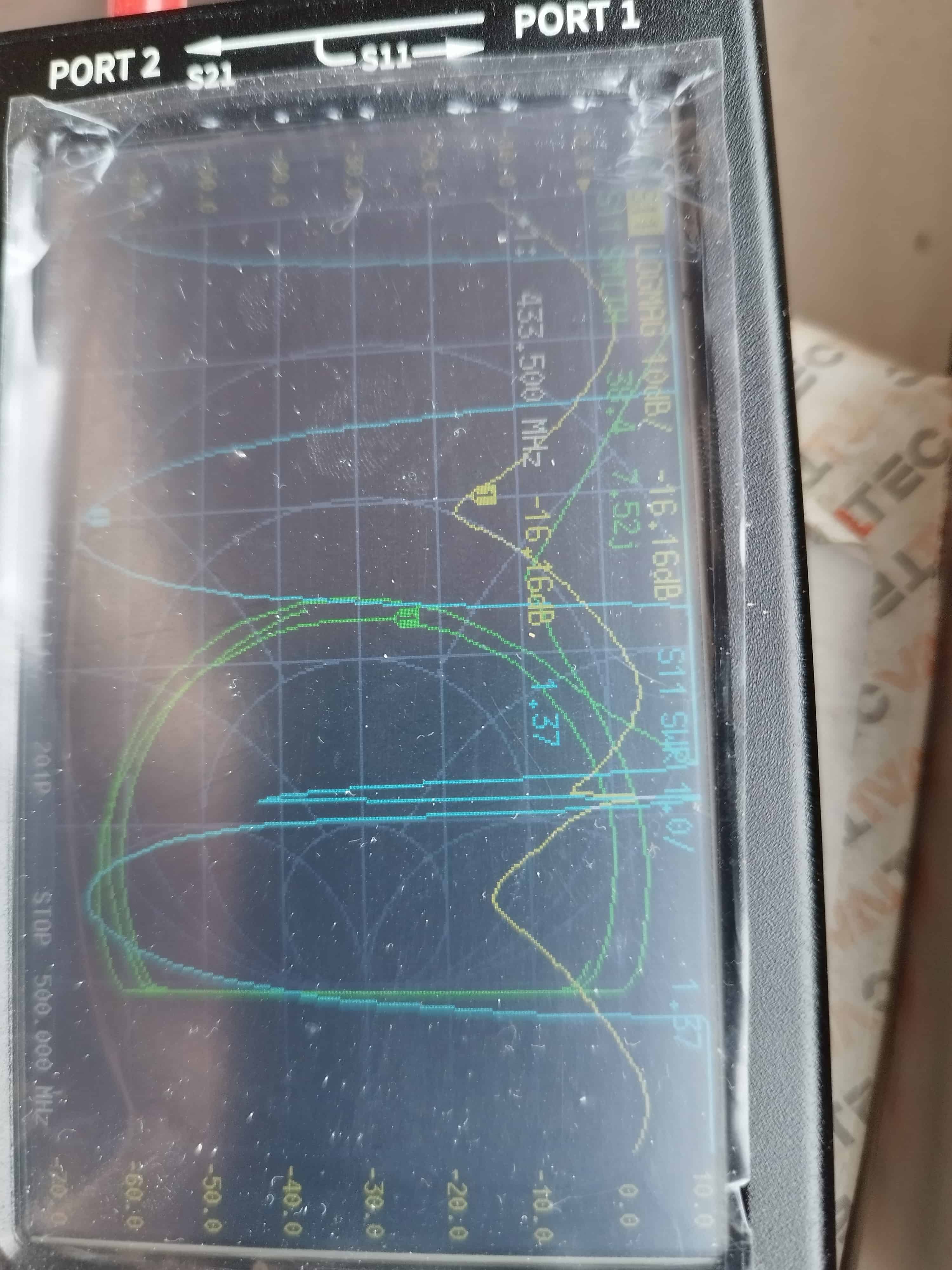

[TechMike]

Длина рефлектора R: 334 мм
Диаметр: 8мм
Позиция рефлектора R = 0

Длина вибратора F: 422 мм
Позиция вибратора от нуля: 95 мм
Диаметр: 6мм
Промежуток в месте подключения g <= 9.2 мм

Длина директора: 307 мм
Позиция директора от нуля: 127 мм
Диаметр: 6мм

Длина директора: 303 мм
Позиция директора от нуля: 352 мм
Диаметр: 6мм

Длина директора: 300 мм
Позиция директора от нуля: 454 мм
Диаметр: 6мм

Общая длинна всех трубок вибратора и директоров:
334+422+307+303+300=1666 мм
